Opis

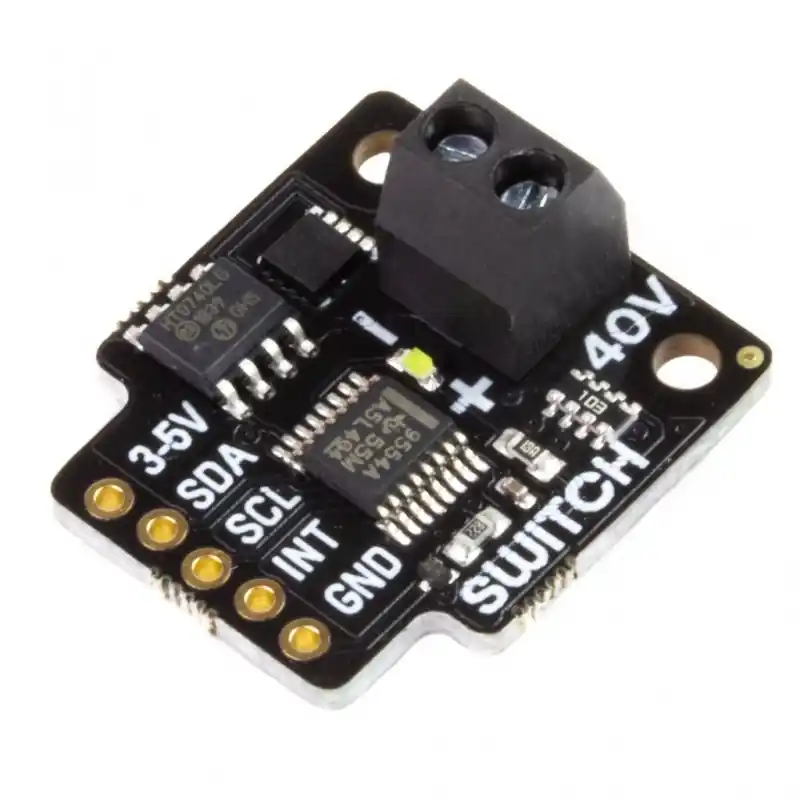

Moduł przełącznika cyfrowego o maksymalnym napięciu 40 V i natężeniu prądu 10 A oparty na tranzystorze MOSFET HT0740 i ekspanderze TCA9554A. Komunikuje się poprzez magistralę I2C i jest zasilany napięciem od 3 do 5 V. Wyposażony został w złącze śrubowe i diodę LED stanu. Dokumentacja wraz z biblioteką i przykładami w języku Python dostępna jest w repozytorium GitHub.
Właściwości
- Układ sterownika HT0740
- Układ ekspandera I2C TCA9554A
- MOSFET TPN2R304PL
- Jasna, biała dioda LED statusu
- Może przełączać do 40 V/10 A (tylko DC)
- W pełni izolowany
- Zaciski śrubowe
- Zabezpieczenie przed odwrotną polaryzacją
- Kompatybilny ze wszystkimi modelami Raspberry Pi ze złączem 40-pin i Arduino
- Interfejs I2C
- Adres I2C: 0x38 – 0x3B
- Napięcie zasilania: od 3 do 5 V
- Wymiary: 32 x 21 x 12 mm
W zestawie
- HT0740 Breakout
- Złącze męskie proste 1×5
- Złącze żeńskie kątowe 1×5
