Opis

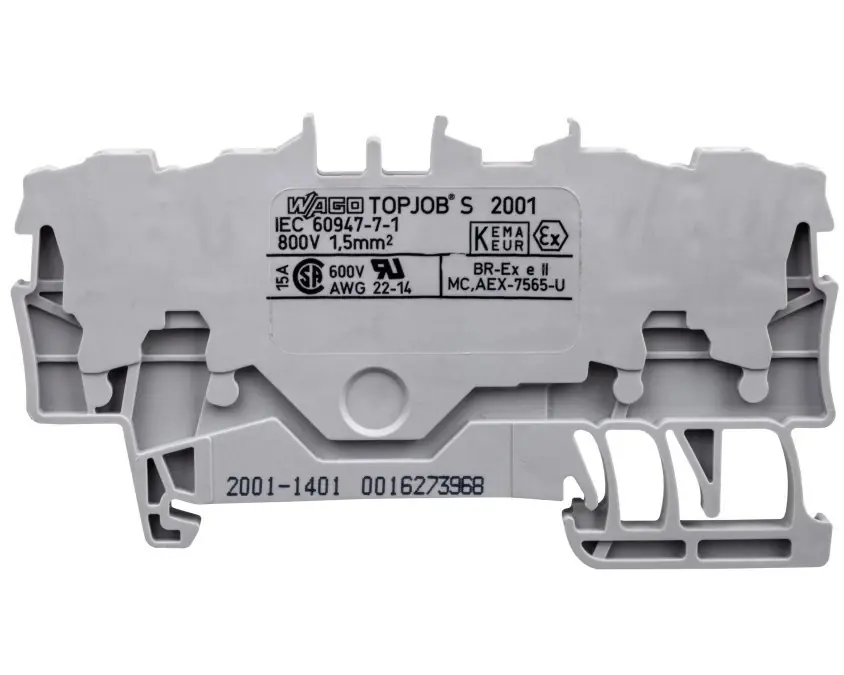

Złączka szynowa 4-przewodowa 1,5mm2 szara 2001-1401 TOPJOBS
Złączka 4-przewodowa TOPJOBS 2001-1401 przeznaczona do łączeń przelotowych i rozgałęźnych w szynach montażowych; typ jednowarstwowy z czworgiem zacisków, stosowana w rozdzielnicach i panelach sterowniczych.
Cechy techniczne
- Rodzaj połączenia: zacisk sprężynowy (CAGE CLAMP® / push-in), wejście od góry.
- Liczba zacisków: 4 na jednym poziomie; konfiguracja 4-przewodowa.
- Prąd znamionowy In: 18 A.
- Napięcie znamionowe: 800 V; odporność na udar napięciowy: 8 kV.
- Zakres przyłączanego przewodu: 0,25–2,5 mm? (przewód jedno- i wielożyłowy, linka bez tulejki i z tulejką zgodnie z dopuszczalnym zakresem).
- Wymiary: szerokość rastra 4,2 mm, długość ~70 mm, wysokość przy montażu 33 mm.
- Montaż: szyna montażowa DIN 35 mm.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid), klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Wersja przeciwwybuchowa: dostępna wersja 'EEx e’; wymagana płytka zamykająca.
Zastosowanie
- Rozdzielnice niskiego napięcia i szafy sterownicze — łączenia sygnałowe i zasilające.
- Panele automatyki przemysłowej oraz instalacje maszynowe wymagające zwartego rastra 4,2 mm.
- Instalacje, w których wymagane są kompaktowe moduły przyłączeniowe z możliwością montażu na standardowej szynie DIN 35 mm.
- Aplikacje z wymaganiem klasy odporności materiału (UL94 V0) i pracy w szerokim zakresie temperatur, oraz instalacje z opcją wersji przeciwwybuchowej.
