Opis

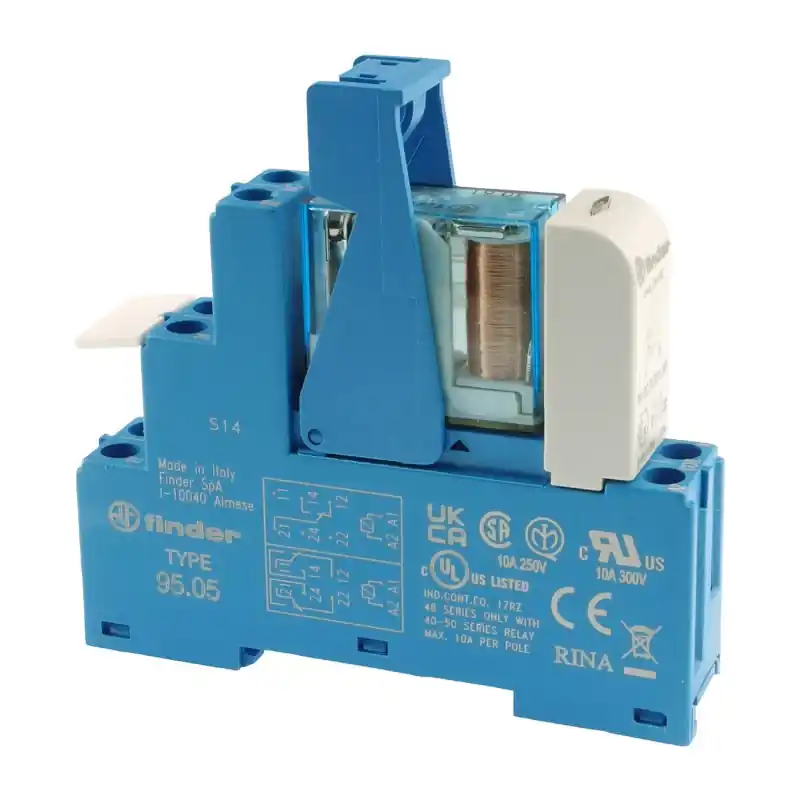

Przekaźnikowy moduł sprzęgający przeznaczony do współpracy ze sterownikami PLC oraz systemami elektronicznymi wymagającymi separacji i przełączania obciążeń o większym prądzie. Konstrukcja z 1 zestykiem przełącznym 16 A oraz zaciskami śrubowymi umożliwia bezpośrednie podłączenie przewodów w instalacjach przemysłowych. Szerokość 15.8 mm pozwala na zwartą zabudowę w szafach sterowniczych.
Moduł przystosowany do montażu na szynie DIN 35 mm zgodnie z EN 60715. Cewka czuła 24 V DC pracuje w zakresie 17.5…36 V, przy mocy znamionowej 0.5 W i poborze 22.2 mA. Materiał styków AgCdO. Wyposażony w zieloną diodę LED sygnalizującą stan zasilania oraz diodę gaszeniową. Izolacja cewki i zestyków 6 kV
Zakres temperatury pracy -40°C ~ 70°C, trwałość elektryczna 100000 cykli. Wymiary 15.8 x 78.6 x 71.8 mm.
Właściwości
- Konfiguracja zestyków: 1 zestyk przełączny
- Prąd znamionowy zestyków: 16 A
- Materiał styków: AgCdO
- Napięcie znamionowe zestyków: 250 V AC
- Napięcie zasilania cewki: 24 V DC
- Zakres napięcia zasilania DC: 17.5…36 V
- Moc znamionowa DC: 0.5 W
- Pobór prądu: 22.2 mA
- Napięcie podtrzymania: 9.6 V
- Napięcie odpadania: 2.4 V
- Izolacja cewka/zestyki: 6 kV
- Montaż: szyna DIN 35 mm EN 60715
- Zaciski: śrubowe
- Sygnalizacja: zielony LED
- Temperatura pracy: -40°C ~ 70°C
- Trwałość elektryczna: 100000 cykli
- Wymiary: 15.8 x 78.6 x 71.8 mm
