Opis

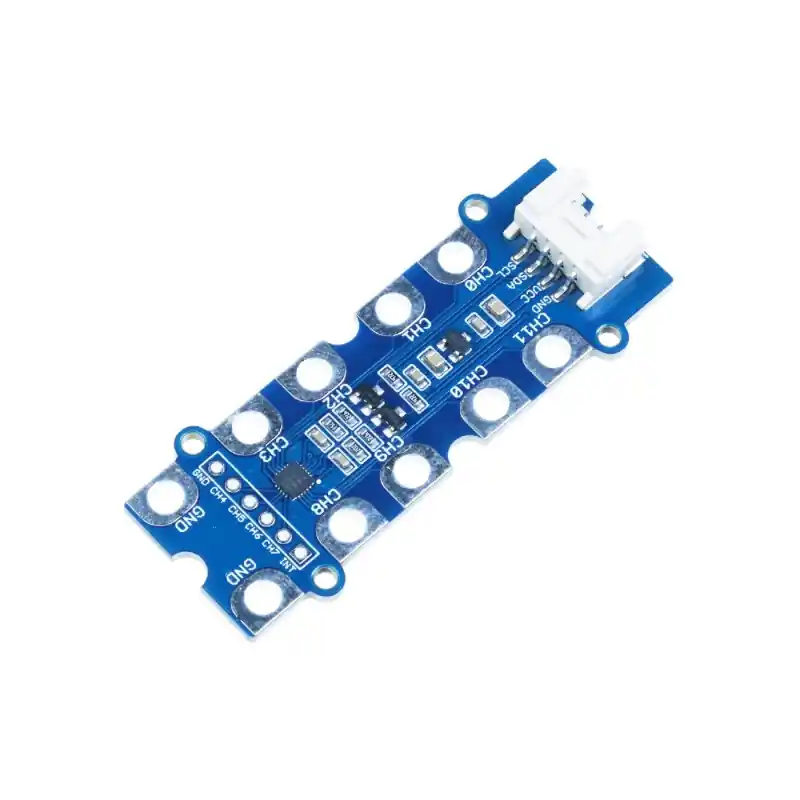

Moduł z 12-kanałowym, pojemnościowym czujnikiem dotykowym MPR121. Czujnik łączy w sobie dwie funkcje: pomiar pojemności oraz wykrywanie dotyku. Funkcja wykrywania pojemności przy stałym prądzie pozwala mierzyć pojemności w zakresie od 10 pF do ponad 2000 pF z rozdzielczością do 0,01 pF. Po zebraniu danych dotyczących pojemności elektrody, czujnik określa stan dotknięcia lub zwolnienia elektrody, porównując go z wartością bazową pojemności. Moduł ma 12 całkowicie niezależnych elektrod z wbudowaną autokonfiguracją oraz wyjściem generującym przerwanie. Do każdego z kanałów użytkownik może podłączyć sondę dotyku np. za pomocą przewodów ze złączem krokodylkowym i stworzyć klawiaturę dotykową. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs I2C i zasilany jest napięciem 3,3 V lub 5 V. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- Wewnętrzny 10-bitowy ADC
- Zintegrowana niezależna autokalibracja dla każdego wejścia elektrody
- Całkowicie niezależne elektrody z wbudowaną autokonfiguracją
- Interfejs I2C, z przerwaniem IRQ, wyjściem przerwań informującym o zmianie stanu elektrody
- 12 wejść do wykrywania elektrod i pojemności, z których 8 może również sterować diodami LED
- Autokonfiguracja prądu ładowania i czasu ładowania dla każdego wejścia elektrody
- Oddzielne progi zadziałania i wyzwolenia dla każdej elektrody, zapewniające histerezę i niezależność elektrody
- Pomiar pojemności od 10 pF do ponad 2000 pF
- Rozdzielczość 0,01 pF
- Interfejs I2C
- Adres I2C: 0x5B do 0x5D
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 60 x 20 x 7 mm
- Waga: 11 g
W zestawie
- Moduł Grove 12 Key Capacitive I2C Touch Sensor V3
- Przewód Grove
