Opis

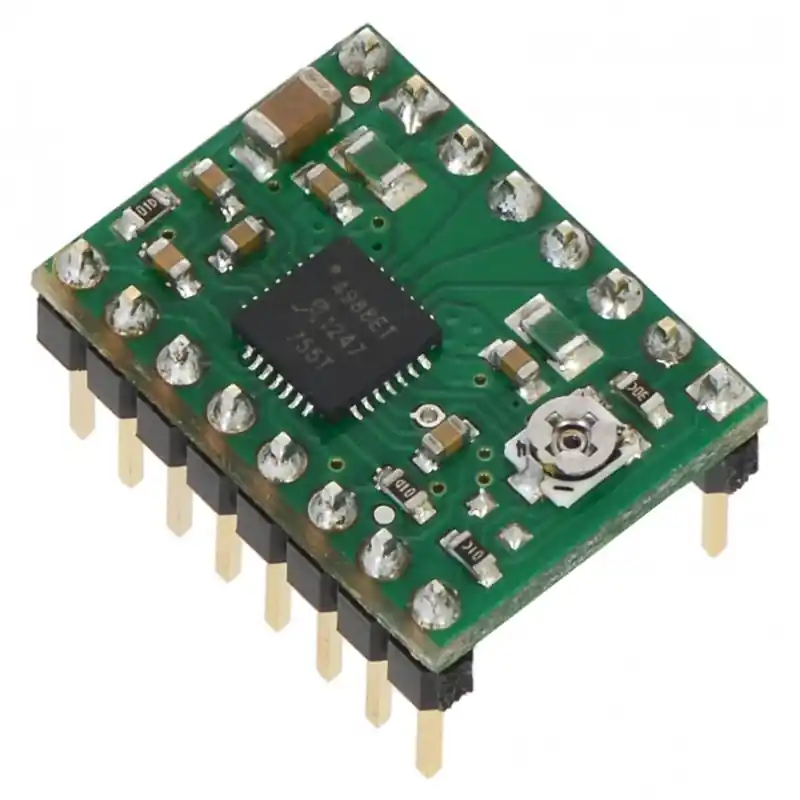

Sterownik ten może posłużyć do budowy drukarki 3D lub frezarki CNC w oparciu o silniki krokowe. Układ umożliwia pracę w trybie: pełen krok, 1/2 kroku, 1/4 kroku, 1/8 kroku oraz 1/16 kroku. Wybór trybu dokonuje się za pomocą zmiany stanów pinów MS1, MS2 i MS3. Sterownik pracuje w przedziale napięć 8..35 V i prądzie 1 A, Prąd można zwiększyć do 2 A, jednak wymaga to zamontowania dodatkowego chłodzenia. Płytka wyposażona jest w potencjometr służący do regulacji natężenia prądu oraz szereg zabezpieczeń chroniących układ przed uszkodzeniem.
| MS1 | MS2 | MS3 | Rozdzielczość |
|---|---|---|---|
| Niski | Niski | Niski | Pełny krok |
| Wysoki | Niski | Niski | Pół kroku |
| Niski | Wyskoki | Niski | Ćwierć kroku |
| Wysoki | Wysoki | Niski | 1/8 kroku |
| Wyskoki | Wyskoki | Wyskoki | 1/16 kroku |
Dostępna jest również wersja z lepszym odprowadzaniem ciepła obsługująca prąd 1,2 A (black edition)
Właściwości
- Proste sterowanie krokami i kierunkiem obrotów
- Tryby: pełen krok, 1/2 kroku, 1/4 kroku, 1/8 kroku oraz 1/16 kroku
- Regulacja prądu przy pomocy potencjometru
- Napięcie pracy 8..35 V
- Prąd 1 A (2 A przy użyciu dodatkowego chłodzenia)
- Zabezpieczenie przed przegrzaniem, za niskim napięciem, zbyt wysokim prądem
