Opis

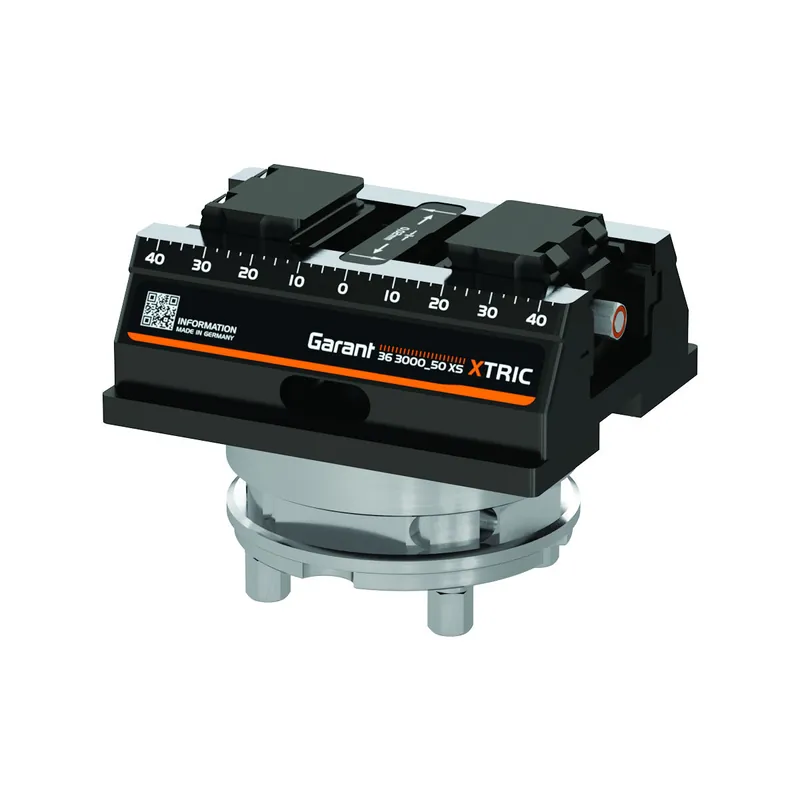

Wykonanie:
- Bardzo dobra dostęp do detalu i perfekcyjna symetria.
- Całkowicie hartowane i precyzyjnie frezowane.
- Imadło do mocowania detali surowych i gotowych przy najmniejszym podnoszeniu się szczęki/elementu.
- Razem z otworami do systemu pozycjonowania LANG, do adaptacji na GARANT ZeroClamp i Erowa ITS148 (wielk. 50 i 80) dzięki płytce pośredniej.
- Wymiana szczęk bez użycia narzędzi. Przez obrót szczęk można zmienić zakres mocowania.
- Port do rozwiązań automatyzacji.
- Genialny, beznarzędziowy system szybkiej wymiany szczęk.
- Siła mocowania do 25 kN przy momencie obrotowym 90 Nm.
- Szybka i intuicyjna obsługa.
- Dokładność powtórzeń <0,01 mm.
- Skalowanie do wstępnego pozycjonowania modułów mocujących.
- Nakrętka wrzeciona z funkcją wahliwości lub bez niej.
- Krawędź mocująca do łap mocujących.
- Ustawienie centralne kluczem do nakrętek z otworami czołowymi.
Zastosowanie:
Nadają się bardzo dobrze do obróbki 5-osiowej. Centryczne mocowanie.
Pasuje do:
Szczęki nasadowe nr 363010 − 363045.
W dostawie:
Szyna bazowa, wrzeciono, nakrętki wrzeciona, osłona wrzeciona nr 363083.
Wyp. dodatkowe:
Wkrętaki trzpieniowe 6-kątne nr 627424 wielk. 5, klucz do nakrętek z otworami czołowymi nr 628600 wielk. 2, klucz dynamometryczny nr 656050, nasadka nr 642229, łapy mocujące nr 363081 80 i 361165 CS1, sworznie mocujące GARANT nr 363190, płyty adaptera nr 363079, 363080, 363085. Konsola wysokości nr 363090 (w połączeniu z nr. 363079). Stanowisko do montażu nr 358595 52/96. Elastyczna szczęka trzpieniowa sztywna nr 363050 125. Elastyczna szczęka trzpieniowa ruchoma nr 363051 125.
