Opis

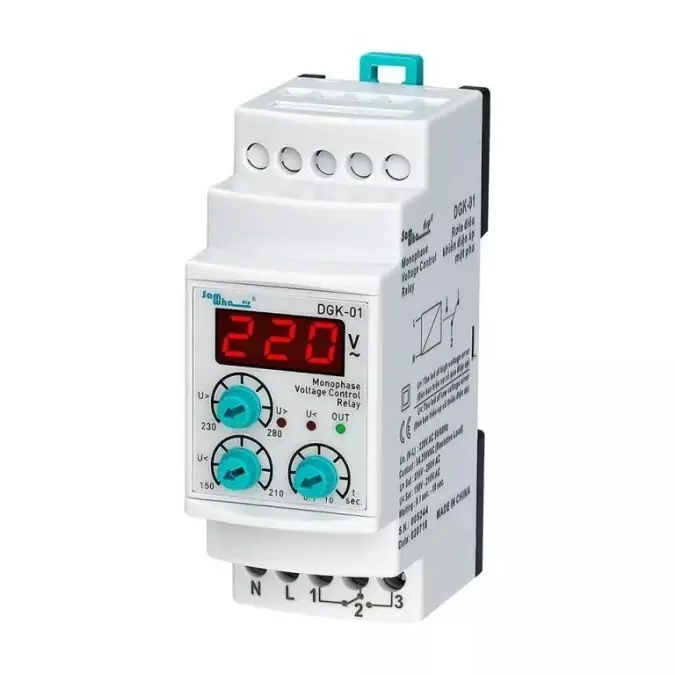

Cyfrowy przekaźnik kontroli fazy i napięcia, nastawialny próg napięcia i czasu + wyświetlacz, 1x230VAC, styk 5A/250VAC
Funkcje ochronne
Błąd zbyt wysokiego napięcia: jeśli napięcie przekroczy ustawioną wartość wysokiego napięcia, zaświeci się dioda „U>”, urządzenie odczeka, aż ustawiony czas opóźnienia „t” minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda „Out” zgaśnie.
Wyjście ze stanu błędu zbyt wysokiego napięcia: gdy napięcie będzie wynosić o 5V mniej niż ustawiona wartość wysokiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia „t” minie, i po upływie czasu dioda „U>” zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci.
Błąd zbyt niskiego napięcia: jeśli napięcie przekroczy ustawioną wartość niskiego napięcia, zaświeci się dioda „U<", urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda "Out" zgaśnie.
Wyjście ze stanu błędu zbyt niskiego napięcia: gdy napięcie będzie wynosić o 5V więcej niż ustawiona wartość niskiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia „t” minie, i po upływie czasu dioda „U<" zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci.
Stany przekaźnikowe
Przekaźnik jest aktywny: styki 2(COM) i 3(NO) tworzą obwód zamknięty, a styki 1(NC) i 2(COM) obwód otwarty.
Przekaźnik jest wyłączony: styki 2(COM) i 1(NC) tworzą obwód zamknięty, a styki 3(NO) i 2(COM) obwód otwarty.
Zasada użytkowania
Aby ustawić wartość wysokiego napięcia: ustaw pokrętło sterujące „U>” na żądaną wartość.
Aby ustawić wartość niskiego napięcia: ustaw pokrętło sterujące „U<" na żądaną wartość.
Aby ustawić czas opóźnienia: ustaw pokrętło sterujące „t” na żądaną wartość.
Ustawione wartości są wyświetlane na wyświetlaczu podczas regulacji za pomocą pokrętła ustawień.
Jeśli napięcie znajduje się między ustawionymi wartościami wysokiego napięcia „U>” i niskiego „U<", dioda "Out" włącza się i przekaźnik jest zasilany.
Specyfikacje
- Napięcie robocze (Un): 220V AC
- Częstotliwość robocza: 50/60Hz.
- Moc robocza: <6VA
- Temperatura pracy: -20 ° c ….. + 55 ° c
- Zakres wysokiego napięcia (U>): 230V – 280V
- Zakres niskiego napięcia (U<): 150V - 210V
- Czas opóźnienia(t): 0,1sek – 10sek.
- Wyświetlacz: 3x diody LED, 1x wyświetlacz
- Typ połączenia : Połączenie terminalowe
- Kontakt:5A/250V AC (obciążenie rezystancyjne)
- Średnica kabla: 2,5mm ²
- Waga: Max. 220g
- Montaż: Pionowe zmontowane w panelu lubna szynie DIN
Schemat połączeń
Wymiary:
