Opis

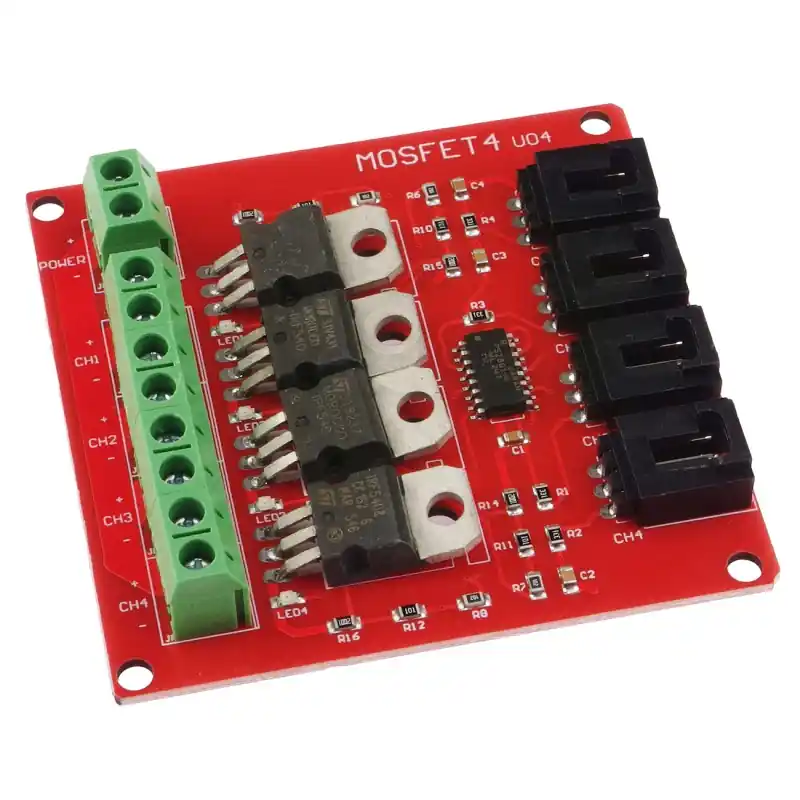

Czterokanałowy moduł mocy, oparty na tranzystorach MOSFET. Moduł nadaje się do przełączania obwodów wymagających zasilania o większej wydajności prądowej i większym napięciu niż może to zrobić zwykły tranzystor. Tranzystory mosfet mogą przełączać większe moce w sposób szybszy i efektywniejszy niż przekaźniki czy tranzystory PNP lub NPN. Idealnie nadaje się do obwodów zasilania, sterowników silników, obwodów oświetlenia. Moduł zgodny z RoHS.
CH1–CH4 pełnią rolę wejść sterujących. Każde złącze ma trzy piny, jednak wykorzystywane są tylko dwa: masa oraz sygnał. Piny oznaczone „+” są wewnętrznie ze sobą połączone, więc nie trzeba ich dodatkowo podłączać. Żeby aktywować dany kanał, wystarczy podać na jego wejście napięcie w zakresie 3,3–5 V.
Właściwości
- 4 kanały
- Tranzystory MOSFET IRF540
- Maksymalny prąd przełączania: 22 A
- Maksymalne napięcie przełączania: 100 V
- Separacja galwaniczna dla każdego z kanałów (optoelektroniczna bariera wejść)
