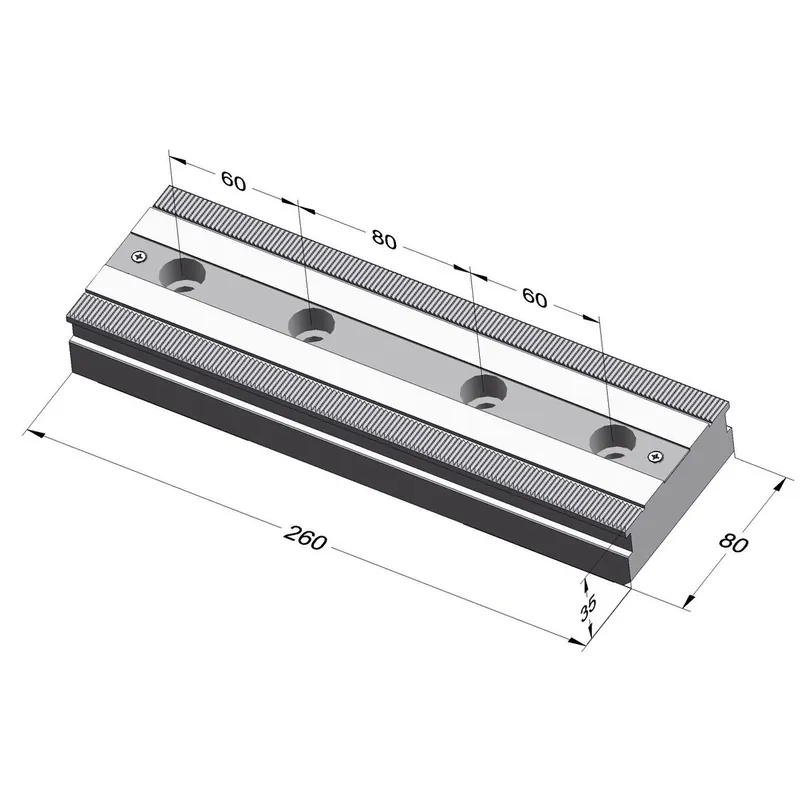

Darmowa dostawa Wielopunktowa szyna mocująca 80, długość prowadnicy: 260mm

Opis

Wykonanie:

• wszystkie powierzchnie funkcyjne precyzyjnie szlifowane, dokładność sparowania 0,03 mm
• szyna podstawy i szczęki hartowane powierzchniowo
• kompaktowa konstrukcja modułowa, duże siły mocowania do 20 kN, Maksymalny moment dociągający 25 Nm

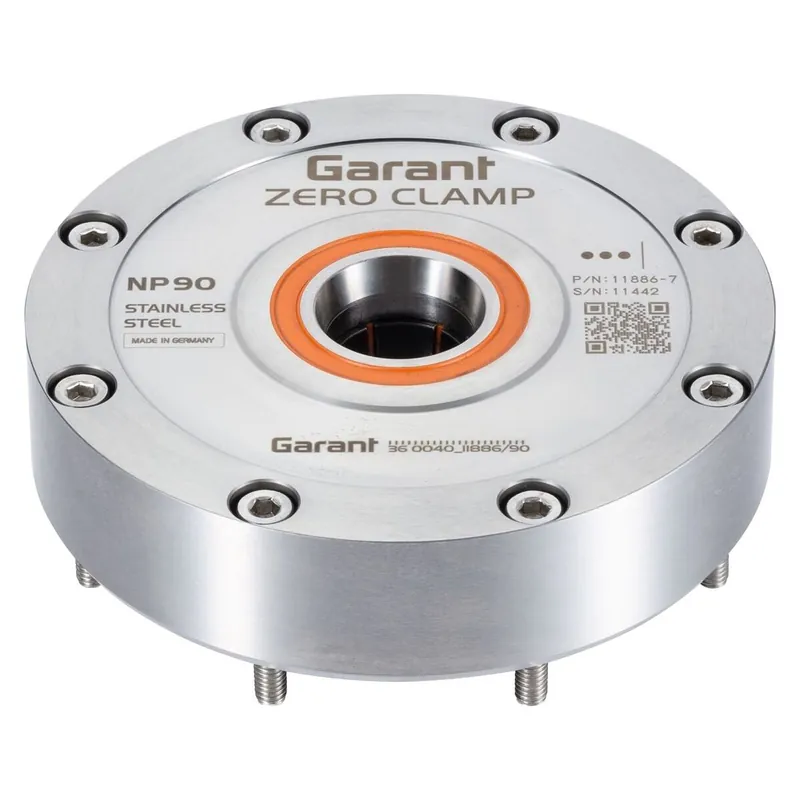

• otwory mocujące dla systemu mocowania w punkcie zerowym ZeroClamp GARANT (wymiar 200 mm) seryjny lub możliwy do zastosowania na płytach mocujących / podziałowych i za pomocą łap mocujących
• liniał na powierzchni szyny podstawowej umożliwia szybkie i powtarzalne pozycjonowanie nasadek mocujących w uzębieniu szyny mocującej
• łatwe mocowanie z użyciem klucza dynamometrycznego.

Zastosowanie:

• Obróbka 5 płaszczyzn w wieloosiowych centrach obróbczych
• Ekonomiczne rozwiązanie w zastosowaniu z systemem mocowania w punkcie zerowym ZeroClamp GARANT albo w systemach paletowych lub automatycznych, albo bezpośrednio do stołu maszyny ew. kolumn mocujących.

Wyp. dodatkowe:

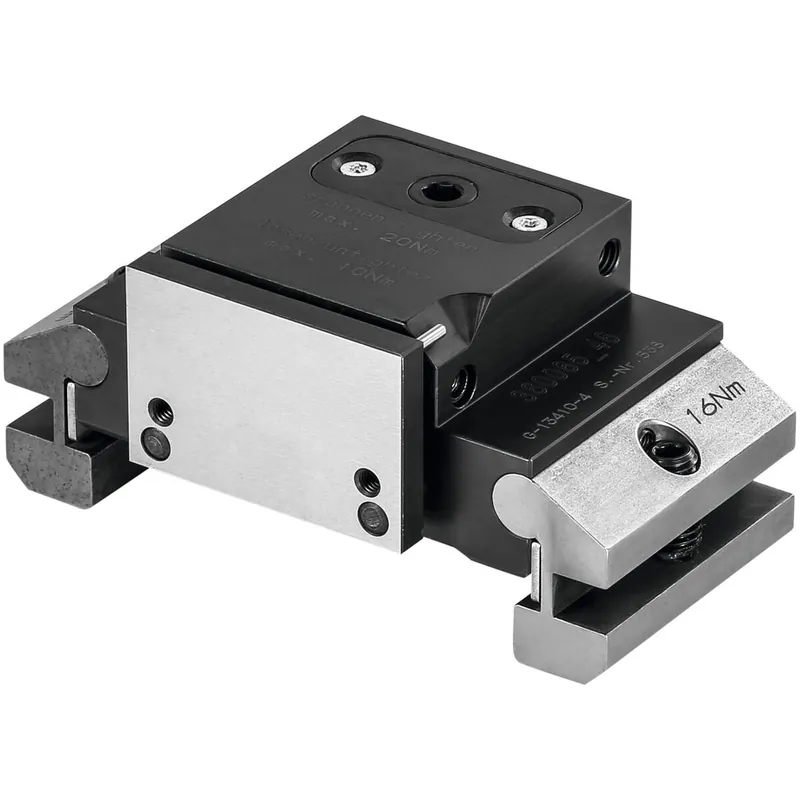

Warianty szczęk mocujących, listwy magnetyczne, ogranicznik patrz nr 360084 do 360096. Klucz dynamometryczny nr 656050, wielk. 60, sworzeń mocujący nr 360025, wielk. 12M10, łapa mocująca nr 360127
