Opis

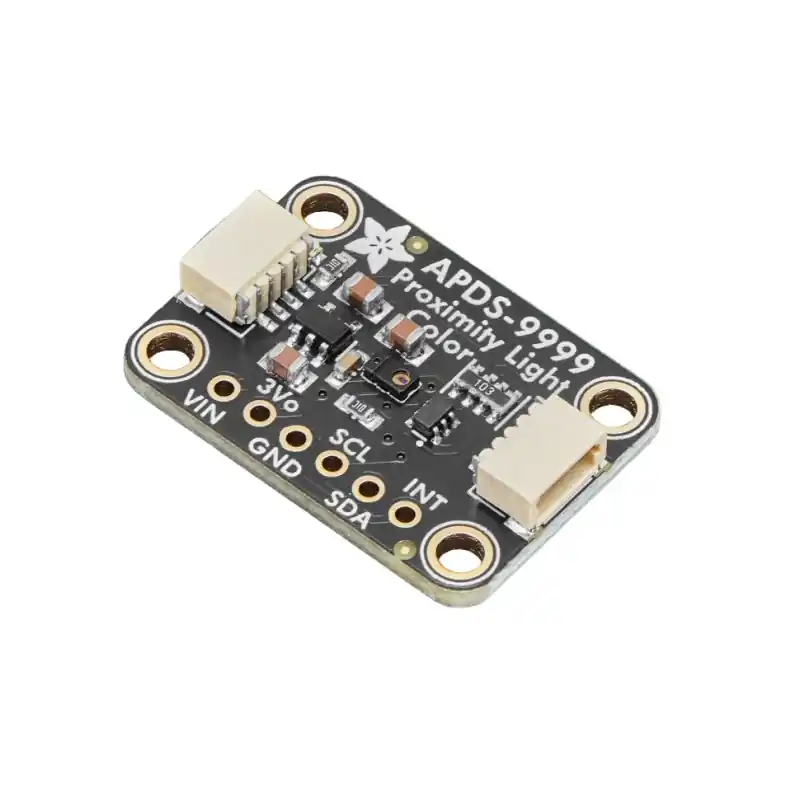

Moduł z czujnikiem APDS9999 umożliwia pomiar natężenia światła w luksach, detekcję koloru RGB oraz wykrywanie zbliżenia obiektów przy użyciu odbicia promieniowania podczerwonego. Czujnik mierzy składowe czerwonego, zielonego, niebieskiego oraz kanał Clear, co umożliwia analizę barwy światła i określanie temperatury barwowej. Pomiar zbliżenia realizowany jest przez odbicie światła podczerwonego emitowanego przez wbudowany emiter VCSEL o długości fali 940 nm.
Układ komunikuje się przez magistralę I2C, dzięki czemu współpracuje z popularnymi platformami mikrokontrolerowymi oraz komputerami jednopłytkowymi. Na płytce znajduje się stabilizator 3,3 V oraz konwertery poziomów logicznych umożliwiające pracę zarówno z układami 3,3 V jak i 5 V. Złącza STEMMA QT / Qwiic umożliwiają szybkie podłączenie modułu przewodem bez konieczności lutowania, co ułatwia prototypowanie systemów pomiarowych oraz projektów IoT. Producent udostępnia również przewodnik oraz bibliotekę programową umożliwiające szybkie uruchomienie modułu w środowisku Arduino IDE przy użyciu kilku linii kodu.
Właściwości
- Układ czujnika: APDS9999
- Interfejs komunikacyjny: I2C do 400 kHz
- Pomiar światła: RGB + kanał Clear (ALS)
- Pomiar natężenia światła: w luksach
- Pomiar zbliżenia: czujnik odbiciowy IR
- Źródło światła IR: VCSEL 940 nm
- Maksymalny zasięg detekcji zbliżenia: do 150 mm
- Typowy zasięg pomiaru zbliżenia: do około 50 mm
- Programowalny czas integracji ALS
- Programowalne wzmocnienie pomiaru ALS
- Programowalne przerwania dla czujnika światła i zbliżenia
- Pin przerwania INT
- Złącza STEMMA QT / Qwiic
- Stabilizator napięcia 3,3 V na płytce
- Konwertery poziomów logicznych 3,3 V / 5 V
- Napięcie pracy: 3,3 – 5 V
