Opis

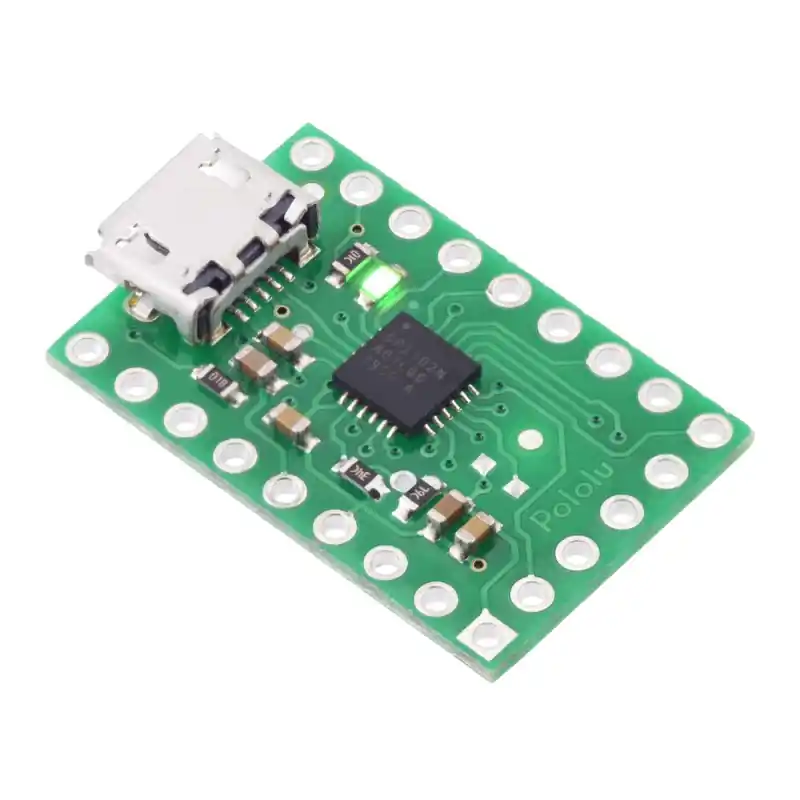

Konwerter USB-TTL to praktyczne rozwiązanie do podłączania urządzeńza pomocą interfejsu szeregowego TTL do komputera poprzez wirtualny port COM. Moduł oparty na układzie Silicon Labs CP2102N zapewnia stabilną i szybką transmisję danych oraz dostęp do wszystkich sygnałów sterujących i GPIO. Adapter jest idealny do projektów z mikrokontrolerami oraz innych systemów wymagających komunikacji szeregowej. Jego niewielkie wymiary oraz układ wyprowadzeń w standardowym rastrze 2,54 mm ułatwiają montaż na płytkach stykowych i prototypowych.
Domyślnie moduł pracuje na poziomach logicznych 3.3 V, ale jego wejścia tolerują napięcia 5 V, co pozwala na użycie w różnych aplikacjach. Wbudowana dioda LED sygnalizuje aktywne połączenie USB. Po podłączeniu do komputera adapter jest rozpoznawany jako wirtualny port szeregowy (COM), dzięki czemu współpracuje z dowolnym oprogramowaniem obsługującym porty szeregowe. Obsługuje prędkości transmisji do 3 Mbps, a sterowniki są dostępne dla systemów Windows, Linux i macOS. Do działania wymagany jest przewód USB A – Micro-B (nie jest dołączony do zestawu). Moduł jest dostarczany z zestawem złącz (męskich i żeńskich), które można przylutować według własnych potrzeb.
Właściwości
- UkładUSB-UART: Silicon Labs CP2102N
- Standard USB: USB 2.0 (Full Speed)
- Złącze: USB Micro-B
- Poziom logiki: 3.3 V (tolerancja 5 V)
- Obsługiwane prędkości transmisji: od 300 bps do 3 Mbps
- Pobór prądu: 15 mA
- Wymiary: 15 x 24 mm
W zestawie
- Moduł konwertera USB-UART
- Złącze męskie goldpin proste 25 pin
- Złącze męskie goldpin kątowe 6 pin
- Złącze żeńskie goldpin kątowe 6 pin
