Opis

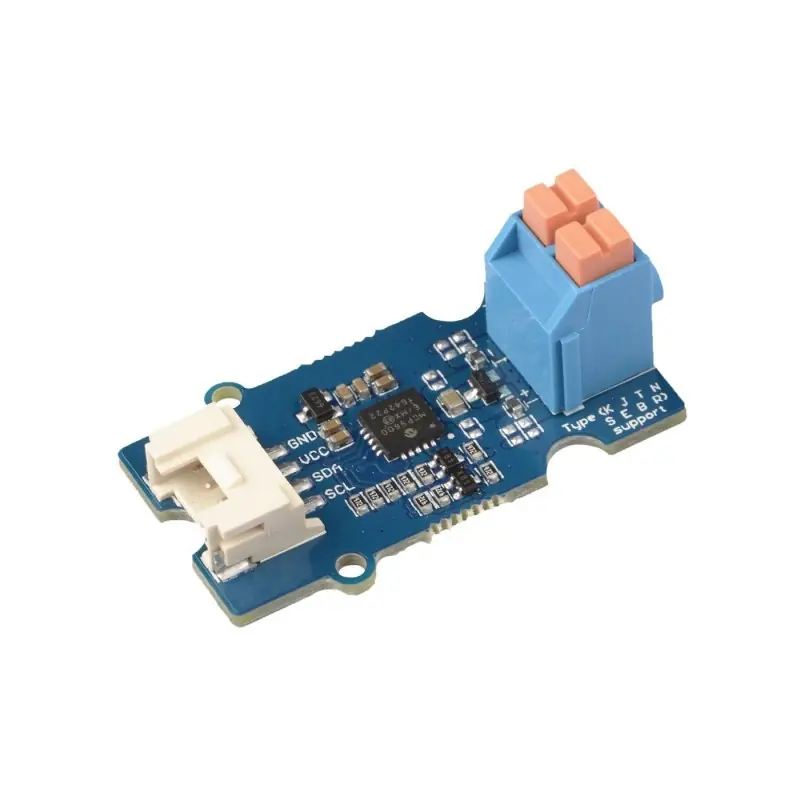

Moduł ze wzmacniaczem MCP9600 przeznaczony do współpracy z termoparą. Na spodzie płytki zostały wyprowadzone cztery pady pozwalające na odczyt generowanych przez wzmacniacz alarmów przekroczenia temperatury. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs I2C i zasilany jest napięciem 3,3 V lub 5 V. Znajdzie zastosowanie w projektach wymagających pomiaru w szerokim zakresie temperatur. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- Współpracuje z termoparami typu K, J, T, N, S, E, B i R (brak termopary w zestawie)
- Dokładność pomiaru: 1,5°C
- Rozdzielczość pomiaru: 0,0625°C
- Zintegrowana kompensacja zimnego złącza
- 4 programowalne wyjścia alarmowe
- Filtr cyfrowy i programowalna histereza
- Tryb niskiego poboru mocy
- Interfejs: I2C
- Adres I2C: 0x60 (domyślnie) lub 0x67
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 20 x 40 x 18mm
- Waga: 11 g
W zestawie
- Moduł Grove I2C Thermocouple Amplifier
- Przewód Grove
