Opis

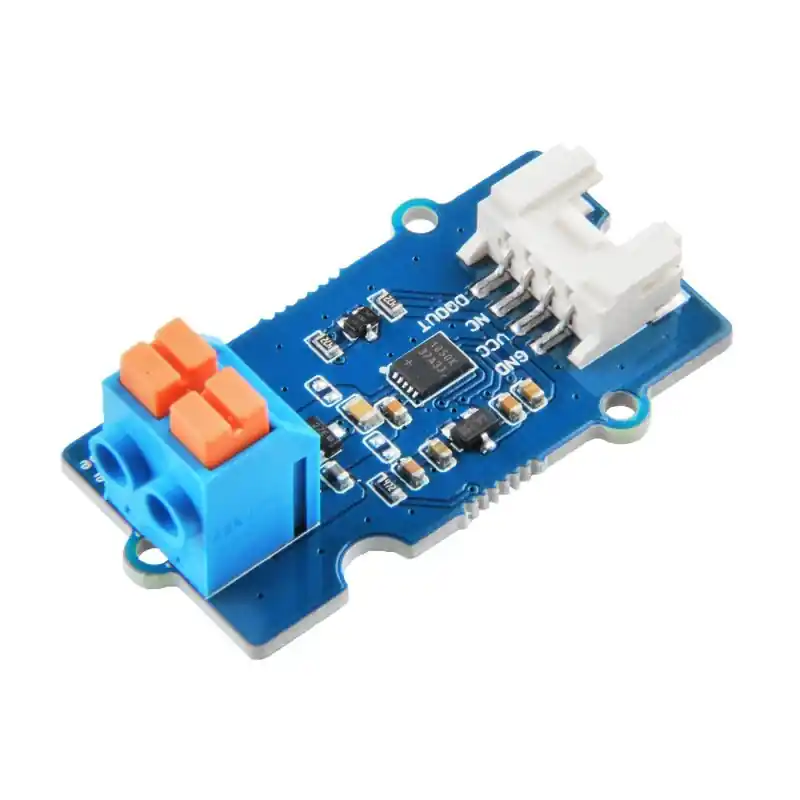

Moduł ze wzmacniaczem MAX31850K przeznaczony do współpracy z termoparą typu K. Na spodzie płytki zostały wyprowadzone cztery pady pozwalające na konfigurację adresu. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs 1-Wire i zasilany jest napięciem 3,3 V lub 5 V. Znajdzie zastosowanie w projektach wymagających pomiaru w szerokim zakresie temperatur. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- Współpracuje z termoparami typu K (brak termopary w zestawie)
- Dokładność pomiaru: 2°C
- Rozdzielczość pomiaru: 0,25°C (14-bit)
- Zintegrowana kompensacja zimnego złącza
- Interfejs: 1-Wire
- Konfigurowalny adres urządzenia (AD0-AD3)
- Maksymalny zakres pomiaru: -270℃ do +1768℃ (rzeczywisty zakres zależy od zastosowanej termopary)
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 20 x 40 x 18 mm
- Waga: 11,1 g
W zestawie
- Moduł Grove 1-Wire Thermocouple Amplifier
- Przewód Grove
