Opis

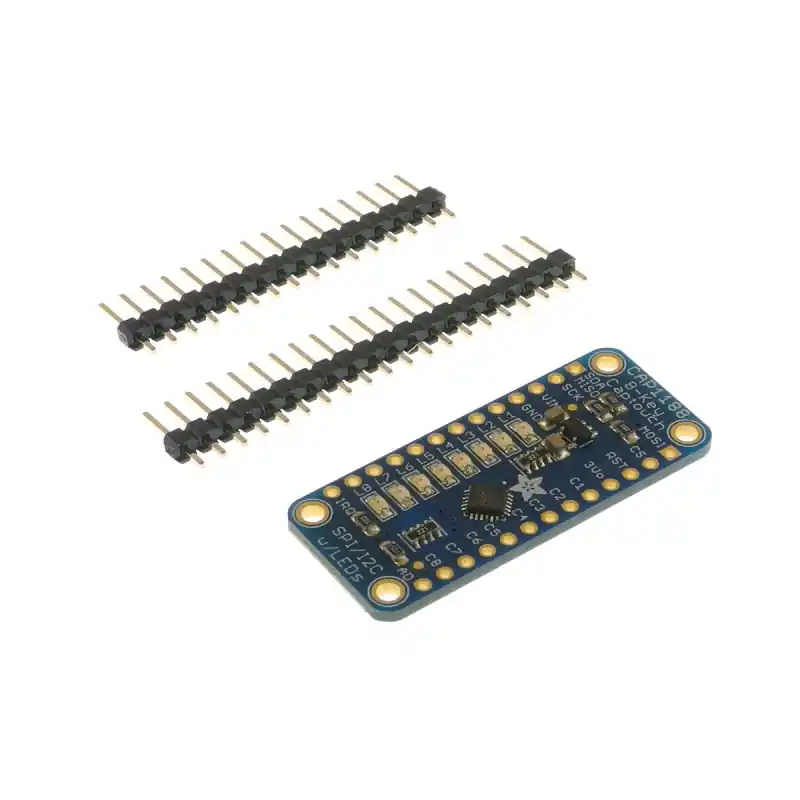

Rozszerzenie pozwalające podłączyć 8 niezależnych pojemnościowych paneli dotykowych do mikrokontrolera. Moduł oparty o układ CAP1188 wyposażony jest w 8 LEDów sygnalizujących stan paneli dotykowych co ułatwia ich aplikację. Układ komunikuje się z mikrokontrolerem za pomocą interfejsu SPI lub I2C. Wybór interfejsu komunikacyjnego oraz adresu odbywa się za pomocą dobrania odpowiedniej wartości rezystora R13, listę wartości oraz odpowiadające im tryby można znaleźć w datasheecie układu oraz na schemacie elektronicznym modułu.
Właściwości
- Liczba obsługiwanych niezależnych paneli dotykowych: 8
- Interfejs komunikacyjny: SPI oraz I2C
- Liczba adresów I2C możliwych do ustawienia: 5
- Napięcie elementów logicznych: 3 – 5 V
- Napięcie zasilania: 3 – 5 V
- Wymiary: 42 x 18 mm
- Waga: 2,5 g
