Opis

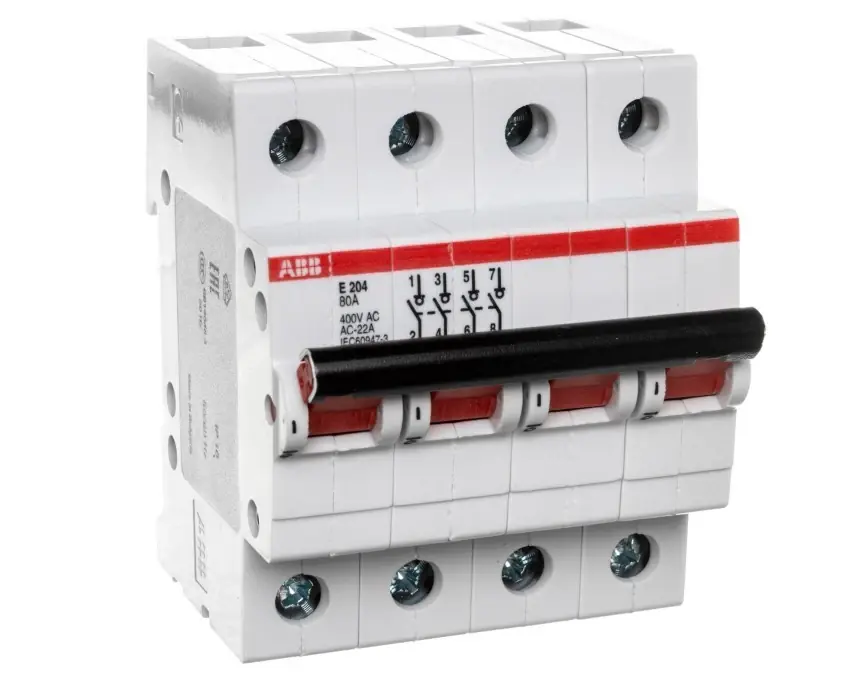

Rozłącznik modułowy 80A 4P E204/80A 2CDE284001R0080
Rozłącznik modułowy E204/80A to czterobiegunowe urządzenie do rozłączania obwodów elektrycznych o znamionowym prądzie 80 A, przeznaczone do montażu w tablicach rozdzielczych. Służy jako rozłącznik główny w instalacjach niskiego napięcia, zapewniając ręczne odłączenie zasilania.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A; liczba biegunów: 4.
- Maksymalne znamionowe napięcie pracy Ue AC: 440 V; typowe napięcie pracy: 230/400 V AC.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; śruby mocujące z gniazdem Pozidriv (PZ2).
- Stopień ochrony części czołowej: IP20.
- Brak styków pomocniczych w standardzie (zwiernych/rozwiernych/przełącznych = 0); możliwość doposażenia do 3 styków pomocniczych.
- Rodzaj elementu przełączającego: dźwignia; urządzenie nie posiada wbudowanego napędu silnikowego ani mechanizmu ryglującego.
- Budowa: kompletne urządzenie w obudowie; przeznaczone do instalacji w tablicach rozdzielczych.
- Wymiary i masa: wysokość 80 mm, długość 183 mm, szerokość 92 mm, masa 0,825 kg.
- Zgodność z wymogami dotyczącymi ograniczenia substancji niebezpiecznych (RoHS) dla serii E200 (dot. produktów wyprodukowanych po 1.01.2006).
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach i tablicach rozdzielczych niskiego napięcia.
- Do odłączania obwodów zasilających rozdzielnie maszyn, linii pomocniczych i obwodów serwisowych wymagających ręcznego odłączenia.
- Możliwość doposażenia w styki pomocnicze dla realizacji sygnalizacji stanu lub integracji z systemami sterowania.
- Stosowany tam, gdzie wymagane są parametry techniczne: 80 A / 4P oraz montaż modułowy w obudowie zgodny z zabudową rozdzielnic.
