Opis

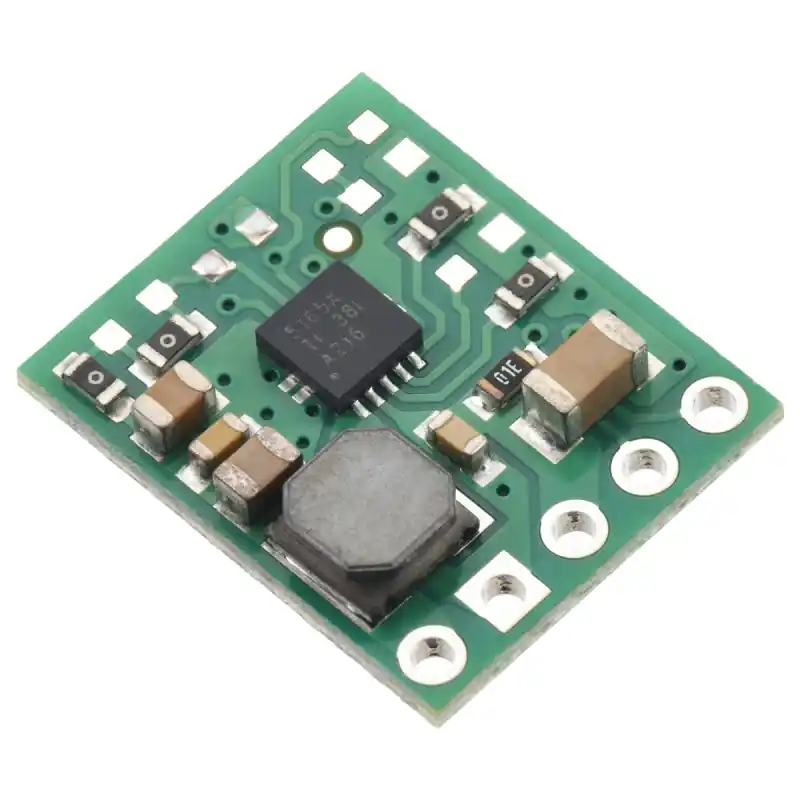

Moduł D45V1Ex to wydajna przetwornica napięcia typu buck (step-down), który umożliwia obniżanie napięcia wejściowego do poziomu 5 V przy maksymalnym prądzie wyjściowym 100 mA. Jest to przetwornica impulsowa (SMPS), która charakteryzuje się bardzo niskim prądem spoczynkowym (poniżej 20 μA), co pozwala na uzyskanie wysokiej sprawności nawet przy niewielkich obciążeniach. Dzięki temu przewyższa tradycyjne stabilizatory liniowe pod względem efektywności energetycznej. Przetwornica obsługuje napięcie wejściowe w zakresie od 5 V do 65 V, przy czym minimalne napięcie zależy od spadku napięcia przy danym obciążeniu. Urządzenie oferuje funkcję Power Good (PGOOD), która sygnalizuje poprawność napięcia wyjściowego, oraz wejście EN umożliwiające wyłączenie układu i przejście w tryb niskiego poboru energii (ok. 5 μA w trybie uśpienia). Dodatkowo możliwe jest ustawienie progu niskonapięciowego poprzez zastosowanie zewnętrznego rezystora. Moduł jest wyposażony w zabezpieczenia przed zwarciem i przegrzaniem, co zapewnia większą niezawodność. Ma kompaktowe wymiary, co ułatwia integrację w różnorodnych projektach elektronicznych.
Opis wyprowadzeń
- PGOOD – wyjście z otwartym drenem, które przyjmuje stan niski, gdy napięcie wyjściowe spada poniżej 87% wartości napięcia nominalnego.
- EN – przetwornica jest domyślnie włączona. Pin EN można ustawić w stan niski, aby wyłączyć zasilanie i wprowadzić płytę w stan niskiego poboru mocy.
- VIN – wejście zasilania
- GND – masa
- VOUT – wyjście
Właściwości
- Napięcie wejściowe: 5 V do 65 V
- Napięcie wyjściowe: 5 V ±4%
- Maksymalny prąd wyjściowy: 100 mA
- Niski prąd spoczynkowy: < 20 μA
- Wysoka sprawność nawet przy małych obciążeniach
- Funkcja Power Good (PGOOD) do monitorowania napięcia
- Wejście EN do sterowania włączaniem/wyłączaniem
- Zabezpieczenia przed zwarciem i przegrzaniem
- Wymiary: 12,7 x 15,3 x 3 mm
- Masa: 0,7g
