Opis

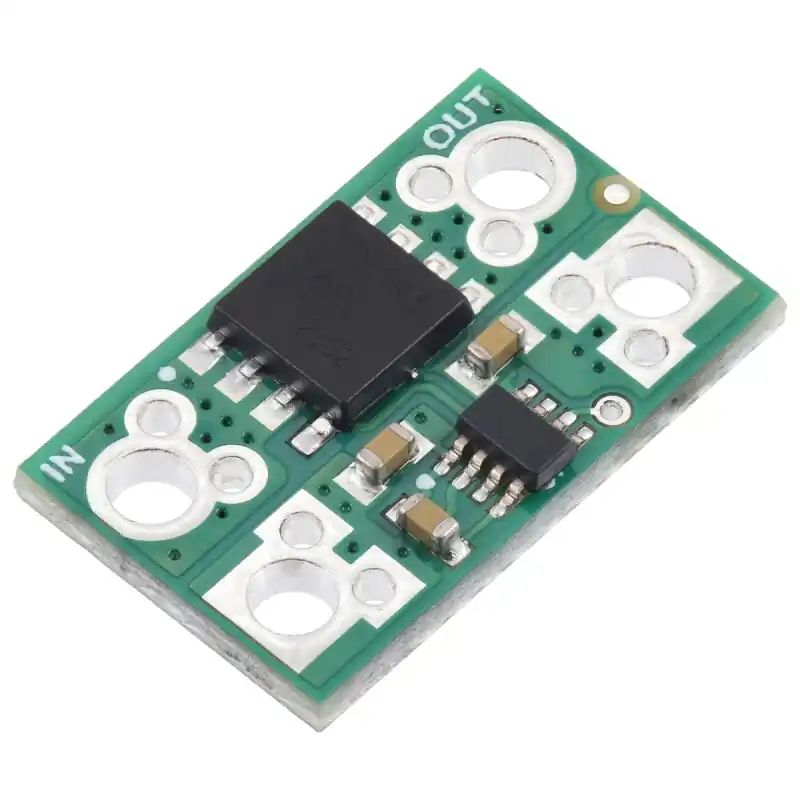

Moduł Pololu Reverse Voltage Protector to kompaktowe rozwiązanie chroniące podłączone obciążenie przed odwrotną polaryzacją napięcia nawet do -60 V. Dzięki zastosowaniu kontrolera idealnej diody LM74700-Q1 oraz tranzystora MOSFET, urządzenie umożliwia pracę w zakresie napięć od 4 V (3,2 V po uruchomieniu) do 60 V. Gdy napięcie jest podłączone poprawnie, moduł umożliwia swobodny przepływ prądu, natomiast w przypadku błędnego podłączenia, blokuje napięcie i chroni układ przed uszkodzeniem.
Urządzenie charakteryzuje się bardzo niską impedancją ścieżki zasilania (około 1,5 mΩ), co pozwala na przepływ prądu o natężeniu do 25 A w trybie ciągłym oraz do 50 A przez kilka sekund. Zabezpieczenie działa w sposób dwustronny, co oznacza, że moduł nie tylko blokuje odwrotne napięcie wejściowe, ale również zapobiega cofaniu się prądu z obciążenia do źródła zasilania.
Moduł posiada duże otwory montażowe, umożliwiające podłączenie przewodów do 14 AWG lub użycie terminali śrubowych o rastrze 5 mm. Dodatkowo, mniejsze otwory o rastrze 2,54 mm pozwalają na przylutowanie standardowych złączy szpilkowych. Na spodzie płytki znajdują się również pady do opcjonalnego montażu zabezpieczenia przeciwprzepięciowego (TVS), co zwiększa odporność systemu na nagłe skoki napięcia.
Właściwości
- Napięcie wejściowe: 4 V do 60 V (3,2 V po uruchomieniu)
- Zabezpieczenie przed odwrotną polaryzacją do -60 V
- Przepustowość prądowa: do 25 A ciągłego obciążenia, do 50 A chwilowe
- Impedancja ścieżki zasilania: około 1,5 mΩ
- Blokowanie przepływu prądu z obciążenia do źródła zasilania
- Obsługa przewodów do 14 AWG oraz terminali o rastrze 5 mm
- Punkty lutownicze dla opcjonalnego zabezpieczenia TVS
- Wymiary: 12,7 x 15,2 mm
