Opis

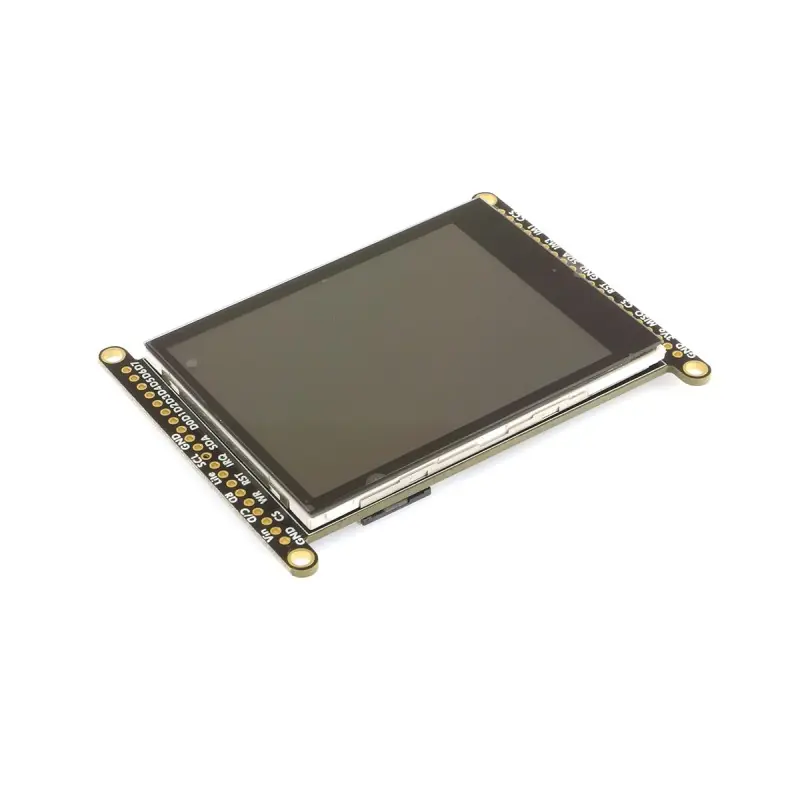

Moduł kolorowego wyświetlacza LCD TFT o przekątnej ekranu 2,8″ i rozdzielczości 240×320 pikseli. Ma wbudowany sterownik ILI9341 i komunikuje się przez interfejs SPI. Może być również sterowany przez 8-bitowy interfejs równoległy, co pozwala zwiększyć szybkość transmisji danych w porównaniu z magistralą SPI. Wyświetlacz ma wbudowany pojemnościowy panel dotykowy kontrolowany przez magistralę I2C. Moduł wyposażony został w gniazdo kart microSD do przechowywania obrazów wyświetlanych na ekranie oraz złącze EYESPI. Na płytce umieszczono także konwerter poziomów logicznych, dzięki czemu współpracuje z układami zasilanymi napięciem 3,3 V oraz 5 V. Znajdzie zastosowanie jako wyświetlacz w projektach niewielkich urządzeń. Pełna dokumentacja dostępna jest na stronie produktu.
Właściwości
- Przekątna: 2,8″
- Rozdzielczość: 240×320 pikseli
- Typ wyświetlacza: LCD TFT
- Kontroler wyświetlacza: ILI9341
- Komunikacja: SPI, 8-bitowy interfejs równoległy
- Pojemnościowy panel dotykowy ze sterownikiem FT6206
- Interfejs EYESPI
- Gniazdo kart microSD
- Napięcie zasilania: 3,3 do 5,5 V
- Wymiary wyświetlacza: 69,6 x 45,2 mm
- Wymiary modułu: 81,3 x 63,5 mm
- Waga 44 g
W zestawie
- Wyświetlacz 2.8″ TFT LCD with Cap Touch
- Listwa goldpin prosta 36-pin
